تجهیزات اندازهگیری دبی چیست؟
تجهیزات اندازهگیری دبی به مجموعهای از ابزارها و دستگاهها گفته میشود که برای اندازهگیری میزان جریان (فلو) سیالات اعم از مایعات و گازها در خطوط لوله و فرآیندهای صنعتی استفاده میشوند. دبی یکی از مهمترین پارامترهای فرآیندی در صنایع مختلف است و کنترل دقیق آن نقش مستقیمی در کیفیت محصول، ایمنی سیستم و بهینهسازی مصرف انرژی دارد.
در سیستمهای ابزار دقیق، تجهیزات اندازهگیری دبی اطلاعات حیاتی را به سیستمهای کنترلی مانند PLC و DCS ارسال میکنند تا فرآیندها بهصورت خودکار و پایدار کنترل شوند.
اهمیت تجهیزات اندازهگیری دبی در صنعت
اهمیت تجهیزات اندازهگیری دبی را میتوان در چند مورد کلیدی خلاصه کرد:
- کنترل دقیق فرآیندهای تولید
- کاهش اتلاف مواد اولیه و انرژی
- افزایش ایمنی تجهیزات و اپراتورها
- بهبود کیفیت محصول نهایی
- امکان پایش و ثبت دادههای مصرف سیالات
در بسیاری از صنایع مانند نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی و دارویی، اندازهگیری دقیق دبی یکی از الزامات اصلی بهرهبرداری ایمن و اقتصادی است.
دبی (Flow) چیست؟
به مقدار سیالی گفته میشود که در واحد زمان از یک مقطع مشخص عبور میکند و میتواند به صورتهای زیر بیان شود:
- دبی حجمی (مثل مترمکعب بر ساعت یا لیتر بر دقیقه)
- دبی جرمی (مثل کیلوگرم بر ساعت یا تن بر ساعت)
انتخاب نوع تجهیزات اندازهگیری دبی بستگی به نوع سیال، شرایط فرآیندی و دقت مورد نیاز دارد.

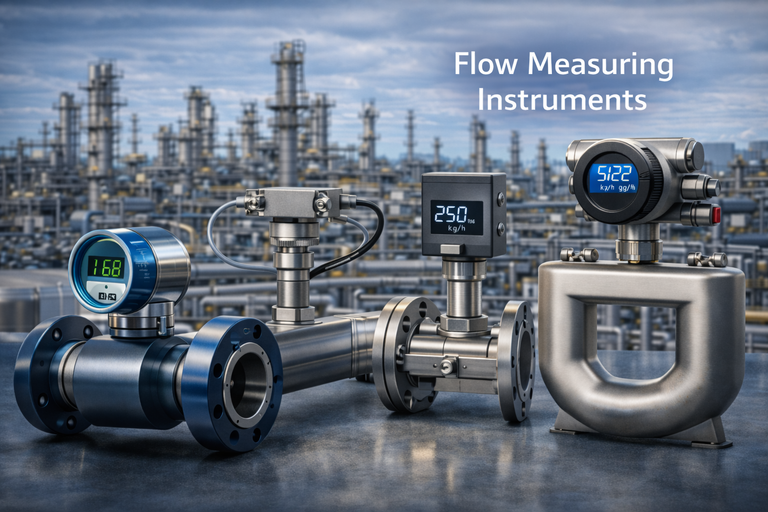

انواع تجهیزات اندازهگیری دبی (فلومترها)
فلومترها (Flowmeters) انواع مختلفی دارند که هر کدام بر اساس یک اصل فیزیکی خاص کار میکنند. مهمترین آنها عبارتاند از:
- فلومتر مغناطیسی (Magnetic Flowmeter)
- فلومتر ورتکس (Vortex Flowmeter)
- فلومتر آلتراسونیک (Ultrasonic Flowmeter)
- فلومتر توربینی
- فلومتر جرمی (Coriolis)
- فلومتر اختلاف فشاری (Orifice, Venturi, Pitot)
در ادامه به پرکاربردترین آنها در صنعت میپردازیم.
فلومتر مغناطیسی (Magnetic Flowmeter)
فلومتر مغناطیسی یکی از پرکاربردترین تجهیزات اندازهگیری دبی برای مایعات رسانا است. این نوع فلومتر بر اساس قانون فارادی و القای الکترومغناطیسی کار میکند.
مزایای فلومتر مغناطیسی
- عدم وجود قطعه متحرک
- افت فشار بسیار کم
- دقت بالا
- مناسب برای سیالات کثیف، دوغابی و خورنده
محدودیتها
- فقط برای مایعات رسانا قابل استفاده است
- برای گازها و مایعات غیررسانا مناسب نیست
این فلومترها در صنایع آب و فاضلاب، شیمیایی و معدنی کاربرد گستردهای دارند.
فلومتر ورتکس (Vortex Flowmeter)
فلومتر ورتکس یکی دیگر از تجهیزات اندازهگیری دبی پرکاربرد است که بر اساس پدیده ایجاد گردابه (Vortex) در مسیر جریان کار میکند. تعداد گردابههای ایجاد شده متناسب با سرعت و دبی سیال است.
مزایای فلومتر ورتکس
- مناسب برای بخار، گاز و مایعات
- تحمل دما و فشار بالا
- ساختار مقاوم و صنعتی
- نگهداری نسبتاً کم
کاربردها
- اندازهگیری دبی بخار در نیروگاهها
- خطوط گاز صنعتی
- فرآیندهای پتروشیمی و پالایشگاهی
فلومتر آلتراسونیک (Ultrasonic Flowmeter)
فلومتر آلتراسونیک با استفاده از امواج فراصوت، سرعت و دبی سیال را اندازهگیری میکند. این نوع از تجهیزات اندازهگیری میتواند به صورت کلمپی (Clamp-on) یا درونخطی (Inline) استفاده شود.
مزایای فلومتر آلتراسونیک
- نصب آسان (بهخصوص نوع کلمپی)
- عدم تماس مستقیم با سیال
- مناسب برای لولههای با قطر بزرگ
- افت فشار صفر
محدودیتها
- دقت وابسته به شرایط نصب و نوع سیال
- حساس به وجود حباب یا ذرات معلق در برخی مدلها
فلومتر جرمی (Coriolis)
فلومتر کوریولیس یکی از دقیقترین تجهیزاتی است که دبی جرمی سیال را بهصورت مستقیم اندازهگیری میکند.
مزایا
- دقت بسیار بالا
- اندازهگیری همزمان دبی جرمی، چگالی و دما
- مناسب برای سیالات با ارزش بالا
معایب
- قیمت بالا
- وزن و ابعاد بیشتر نسبت به برخی فلومترها
فلومتر اختلاف فشاری (Differential Pressure Flowmeter)
این دسته از فلومترها بر اساس ایجاد افت فشار در مسیر جریان (مانند اوریفیس پلیت یا ونتوری) کار میکنند و یکی از قدیمیترین روشهای اندازهگیری دبی هستند.
مزایا
- ساختار ساده
- استاندارد و شناختهشده
- مناسب برای شرایط سخت صنعتی
معایب
- افت فشار دائمی در سیستم
- نیاز به محاسبات و جبرانسازی شرایط فرآیندی
نقش تجهیزات اندازهگیری دبی در سیستمهای کنترلی
این تجهیزات نقش بسیار مهمی در سیستمهای کنترل فرآیند دارند. دادههای دبی اندازهگیریشده به سیستمهای PLC، DCS یا SCADA ارسال میشود تا:
- مقدار جریان تنظیم شود
- مصرف مواد کنترل گردد
- کیفیت محصول ثابت بماند
- از شرایط غیرایمن جلوگیری شود
بدون اندازهگیری دقیق دبی، کنترل بسیاری از فرآیندهای صنعتی عملاً غیرممکن است.
کاربرد تجهیزات اندازهگیری دبی در صنایع مختلف
صنایع نفت و گاز
کنترل و پایش دبی نفت خام، گاز و فرآوردهها در خطوط لوله و واحدهای فرآیندی
صنایع پتروشیمی و شیمیایی
کنترل دقیق نسبت اختلاط مواد و واکنشهای شیمیایی
نیروگاهها
اندازهگیری دبی بخار، آب تغذیه و سیستمهای خنککننده
صنایع غذایی و دارویی
کنترل دقیق دبی برای حفظ کیفیت، بهداشت و تکرارپذیری تولید
نکات مهم در انتخاب تجهیزات اندازهگیری دبی
برای انتخاب صحیح و مناسب باید به موارد زیر توجه کرد:
- نوع سیال (مایع، گاز، بخار، خورنده، تمیز یا کثیف)
- محدوده دبی کاری
- دما و فشار فرآیند
- دقت مورد نیاز
- شرایط نصب (فضای موجود، قطر لوله، دسترسی)
- هزینه خرید و نگهداری
انتخاب نادرست فلومتر میتواند باعث خطای اندازهگیری، افزایش هزینهها و حتی اختلال در فرآیند شود.
آینده تجهیزات اندازهگیری دبی
با پیشرفت فناوری، تجهیزات اندازهگیری دبی به سمت:
- فلومترهای هوشمند
- ارتباطات دیجیتال (HART، Modbus، Profibus)
- یکپارچگی با سیستمهای IIoT
- پایش آنلاین و نگهداری پیشبینانه
در حال حرکت هستند و نقش مهمتری در بهینهسازی مصرف انرژی و مدیریت فرآیندها ایفا خواهند کرد.
جمعبندی
تجهیزات اندازهگیری دبی از مهمترین اجزای ابزار دقیق در صنایع مختلف هستند و نقش کلیدی در کنترل فرآیند، افزایش بهرهوری، کاهش هزینهها و تضمین ایمنی دارند. شناخت انواع فلومترها و انتخاب صحیح آنها، یکی از پایههای اصلی طراحی و بهرهبرداری موفق از سیستمهای صنعتی است.
