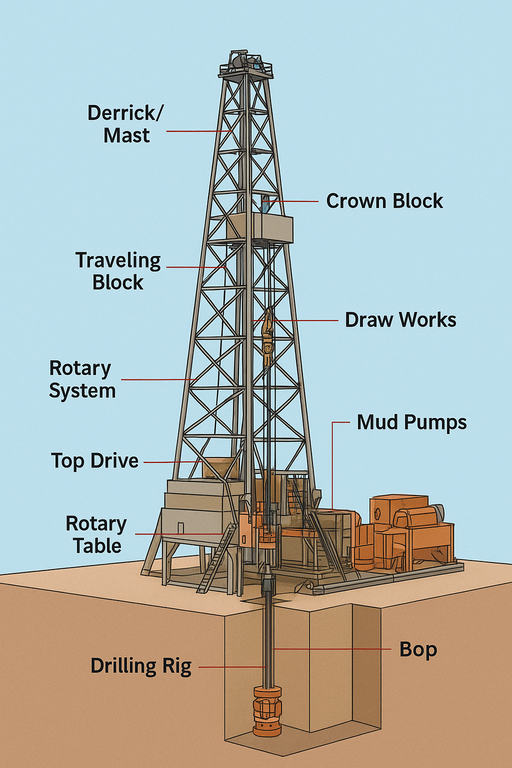

دکل حفاری خشکی یکی از تجهیزات حیاتی در صنعت نفت و گاز است که برای حفر چاه‌های نفتی و گازی در مناطق خشکی استفاده می‌شود. این دکل‌ها از اجزای مختلفی تشکیل شده‌اند که هر کدام نقش مهمی در عملیات حفاری ایمن و کارآمد دارند. در این مقاله به بررسی اجزای اصلی دکل حفاری خشکی و عملکرد آن‌ها می‌پردازیم.
۱٫ دکل (Derrick یا Mast)
دکل، سازه‌ای عمودی است که تجهیزات حفاری را نگه می‌دارد و امکان بالا و پایین بردن لوله‌ها و مته‌ها را فراهم می‌کند. دکل‌ها معمولاً از فولاد ساخته شده و به دو نوع اصلی تقسیم می‌شوند: دکل‌های ثابت (Mast) و دکل‌های متحرک (Derrick). دکل‌های متحرک به دلیل قابلیت جابجایی آسان‌تر در پروژه‌های مختلف مورد استفاده قرار می‌گیرند.
۲٫ سیستم چاه‌گردان (Rotary System)
این سیستم شامل تجهیزاتی است که برای چرخاندن لوله حفاری و مته استفاده می‌شود. در دکل‌های قدیمی‌تر، از سیستم گرداننده (Rotary Table) استفاده می‌شد، اما در دکل‌های مدرن‌تر، از سیستم درایو بالایی (Top Drive) بهره‌برداری می‌شود که کارایی بالاتری دارد.
۳٫ لوله‌های حفاری (Drill Pipe)
لوله‌های حفاری، لوله‌های توخالی هستند که برای انتقال نیروی چرخشی و گل حفاری به ته چاه استفاده می‌شوند. این لوله‌ها معمولاً از فولاد با کیفیت بالا ساخته شده و در اندازه‌ها و طول‌های مختلفی تولید می‌شوند.
۴٫ مته حفاری (Drill Bit)
مته حفاری، ابزار اصلی برای خرد کردن سنگ‌ها و ایجاد سوراخ در زمین است. انواع مختلفی از مته‌ها وجود دارند، از جمله مته‌های مخروطی (Roller Cone) و مته‌های الماسی (PDC)، که بسته به نوع زمین و شرایط حفاری انتخاب می‌شوند.
۵٫ سیستم پمپ گل حفاری (Mud Pump System)
گل حفاری، مایعی است که برای خنک کردن مته، حمل براده‌ها و کنترل فشار چاه استفاده می‌شود. پمپ‌های گل حفاری این مایع را با فشار بالا به ته چاه می‌رسانند و نقش حیاتی در ایمنی و کارایی عملیات دارند.
۶٫ سیستم بالابر (Hoisting System)
این سیستم شامل تجهیزاتی است که برای بالا و پایین بردن لوله‌ها و مته‌ها استفاده می‌شود. اجزای اصلی این سیستم عبارتند از:
- Crown Block: بلوک بالایی که در بالای دکل نصب شده و کابل‌های بالابر را هدایت می‌کند.
- Traveling Block: بلوک متحرکی که به همراه کابل‌ها حرکت کرده و لوله‌ها را بالا و پایین می‌برد.
- Drawworks: موتور اصلی سیستم بالابر که نیروی لازم برای حرکت بلوک‌ها را تأمین می‌کند.
۷٫ سیستم کنترل و ایمنی (Control and Safety System)
این سیستم شامل تجهیزاتی است که برای کنترل و نظارت بر عملیات حفاری و همچنین تأمین ایمنی کارکنان و تجهیزات استفاده می‌شود. از جمله این تجهیزات می‌توان به سیستم‌های کنترل فشار، دما و جریان گل حفاری اشاره کرد.
نتیجه‌گیری
دکل حفاری خشکی یک سیستم پیچیده و چندمنظوره است که برای انجام عملیات حفاری در مناطق خشکی طراحی شده است. شناخت دقیق اجزای مختلف این دکل و عملکرد آن‌ها می‌تواند به بهبود کارایی، ایمنی و کاهش هزینه‌های عملیات حفاری کمک کند.
منابع:
. Oil and Gas Well Drilling and Servicing – Illustrated Glossary – OSHA
Oil Rig Systems – Science | HowStuffWorks
